Art.LM KIT HO

18 E550 030 MTF MAXON

in Livrea Castano Isabella ep. III-IV

Novità 2020

Art. LM KIT HO 18 E 550 030 MTF "Milano "

FS E 550 030 Serie GOLD Limited Edition con Motore MAXON 7 poli .

Locomotiva Trifase FS E 550 030 " Milano " in Livrea Castano - Isabella epoca III - IV .  Fanali Elettrici , Scaletta Laterale , Reostato Lato B  . Nuovo Telaio Fresato Motorizzato in ottone  2019 con MOTORE MAXON 7 poli con prese di corrente tramite PIK UP molleggiati in acciaio inox .

Per non trascurare nessun minimo dettaglio , il modello è stato progettato e realizzato da RILIEVI e circa 300 FOTO effettuati alla Locomotiva Trifase FS E 550 030 presente al Museo Nazionale della Scienza di MILANO

Modello LINEA MODEL TRIFASE FS E 550  realizzato in perfetta scala 1:87,completamente in metallo di ottone fotoinciso per carrozzeria , telaio e altri particolari ; in microfusione di ottone per : Nuove stanghe trolley in micro fusione in ottone con CROCERA centrale  in un unico pezzo  , supporto trolley, gruppo serbatoi, respingenti molleggiati, fanali Elettrici , tubi aria , Corrimani in perfetta scala in microfusione ,  Nuovo gancio realistico funzionante , ecc..ecc.  in totale ben 157 microfusioni in ottone e argento !!!

Questo nuovo modello FS E 550 030  è stato studiato  per essere commercializzato in kit, a seguito di una progettazione più complessa ed accurata dell'usuale sono state prese in primaria considerazione tutte le possibili tecnologie del 2019  per permettere una buona facilità di assemblaggio, e per limitare al minimo il numero di parti. In una riproduzione di questo genere, le maggiori difficoltà sono insite nelle ruote, nel tetto e nel trolley.  Il tetto presenta curvature complesse ed il trolley, essendo posizionato sul tetto, è completamente esposto e visibile. Per ovviare alle difficoltà di centraggio e quartatura delle ruote, abbiamo pensato di fornirle con asse quadro in acciaio inox realizzate in  tornitura e fresatura CNC , per essere precisamente regolate a 90°. Il tetto è fornito già precurvato in ottone fotoincisione tramite stampi , pronto da saldare sulla cassa. Il trolley, realizzato con grande completezza, fa largo utilizzo di micro fusioni per semplificare il montaggio: la caratteristica stanga viene per la prima volta riprodotta nella sua forma reale a tubo Mannesman, con tre sezioni diverse. Naturalmente, trattandosi di un modello pensato per essere estremamente realistico, nulla è stato tralasciato. Le NUOVO ruote NICHELATE SCURE , appositamente realizzate completamente di metallo di ottone , con lavorazione in fresatura con centri di lavoro a controllo numerico CNC , con misure in scala e comprendenti i contrappesi in fresatura di ottone e Nichelati  .Il biellismo, ruotante su boccole in bronzo separate dai perni di biella, è realizzato in robusto acciaio tagliato ed inciso al laser, con spessore in scala, garantendo una durata virtualmente eterna senza aumento dei giochi e deformazioni delle sedi rotanti. Tuttavia, oltre all'aspetto che si voleva fosse ai vertici, si è voluto anche progettare il modello per poterlo far lavorare duramente anche su un plastico modulare, dove si sa, solo i migliori modelli sopravvivono per giorni interi. E' difficilissimo vedere i modelli artigianali adoperati in questo modo, un po' per il timore di rovinarli visto il prezzo elevato, ma soprattutto perché spesso la loro finezza li rende delicati anche nel funzionamento. Abbiamo voluto fare il possibile per offrire un modello in ottone assolutamente realistico e completo di tutto, ma compatibile nel funzionamento con i migliori modelli industriali in plastica . Il fondamentale aiuto offerto dalla sospensione semi  isostatica  di tutti e 5 gli assali ha permesso tra l'altro di aumentare  l'aderenza, questa locomotiva ha una forza di trazione pari a 1,1 N che gli permette di trainare un treno di sette carrozze su rampe del 2,5%, con curve e controcurve da R1 ROCO - raggio  mm.358. Il nuovo modello FS E 550 030 Linea Model è  completo di NUOVO  circuito stampato PCB con presa NEM 8 poli ROCO  per il montaggio di decoder digitale DCC , e prevista l'illuminazione dei fanali con LEd e Fibra ottica , inserita nel KIT .

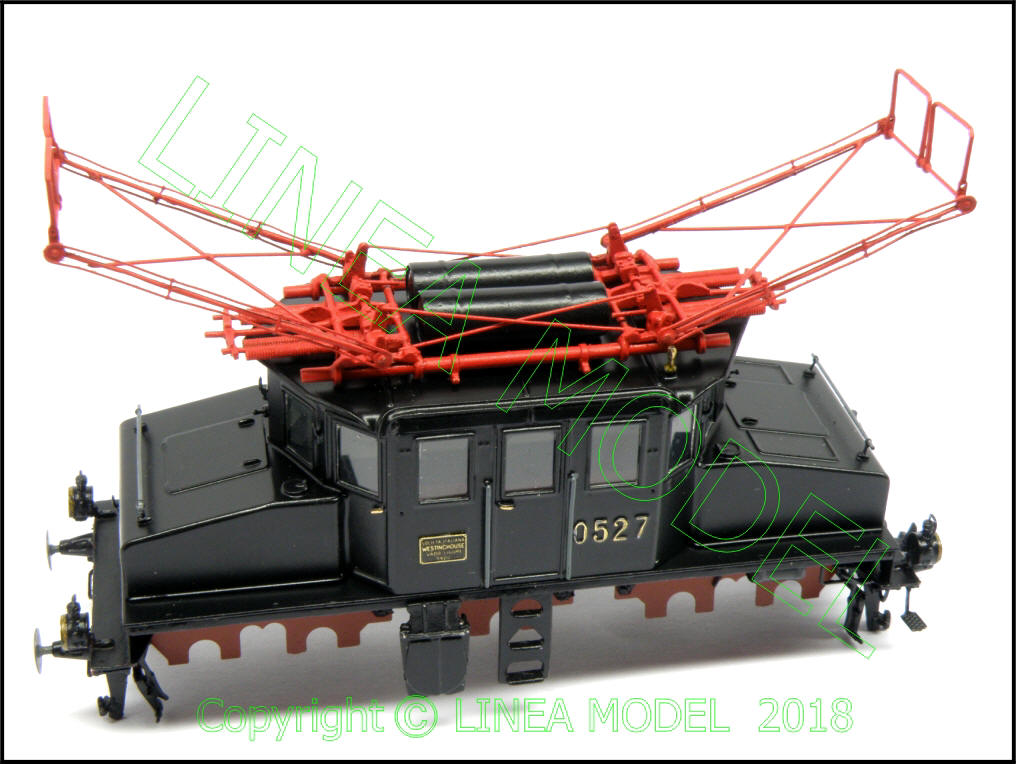

Art.LM KIT HO

18 E550 0527 MTF

in Livrea Nero

Novità 2019

Art. LM KIT HO 18 E 550 0527 MTF

Locomotiva Trifase FS E 550 0527 in Livrea Nero - Rosso Telaio con fanali a petrolio , scaletta centrale e Trolley FS Brown Boveri con catene Galle e cavi interni ai tubi  . Nuovo Telaio 2018 Fresato Motorizzato con prese di corrente tramite PIK UP molleggiati in acciaio inox .

Modello LINEA MODEL TRIFASE FS E 550  realizzato in perfetta scala 1:87,completamente in metallo di ottone fotoinciso per carrozzeria e telaio ,corrimani e altri particolari ; in microfusione di ottone per : stanghe trolley, supporto trolley, gruppo serbatoi, respingenti molleggiati, fanali a petrolio , tubi aria , Nuovo gancio realistico funzionante , ecc..ecc.  in totale ben 145 microfusioni in ottone e argento !!!

Questo nuovo modello FS E 550  è stato studiato  per essere commercializzato in kit, a seguito di una progettazione più complessa ed accurata dell'usuale sono state prese in primaria considerazione tutte le possibili tecnologie del 2018  per permettere una buona facilità di assemblaggio, e per limitare al minimo il numero di parti. In una riproduzione di questo genere, le maggiori difficoltà sono insite nelle ruote, nel tetto e nel trolley.  Il tetto presenta curvature complesse ed il trolley, essendo posizionato sul tetto, è completamente esposto e visibile. Per ovviare alle difficoltà di centraggio e quartatura delle ruote, abbiamo pensato di fornirle con asse quadro in acciaio inox realizzate in fresatura, per essere precisamente regolate a 90°. Il tetto è fornito già precurvato in ottone fotoincisione tramite stampi , pronto da saldare sulla cassa. Il trolley, realizzato con grande completezza, fa largo utilizzo di micro fusioni per semplificare il montaggio: la caratteristica stanga viene per la prima volta riprodotta nella sua forma reale a tubo Mannesman, con tre sezioni diverse. Naturalmente, trattandosi di un modello pensato per essere estremamente realistico, nulla è stato tralasciato. Le NUOVO ruote NICHELATE SCURE , appositamente realizzate completamente di metallo di ottone , con lavorazione in fresatura con centri di lavoro a controllo numerico CNC , con misure in scala e comprendenti i contrappesi .Il biellismo, ruotante su boccole in bronzo separate dai perni di biella, è realizzato in robusto acciaio tagliato ed inciso al laser, con spessore in scala, garantendo una durata virtualmente eterna senza aumento dei giochi e deformazioni delle sedi rotanti. Tuttavia, oltre all'aspetto che si voleva fosse ai vertici, si è voluto anche progettare il modello per poterlo far lavorare duramente anche su un plastico modulare, dove si sa, solo i migliori modelli sopravvivono per giorni interi. E' difficilissimo vedere i modelli artigianali adoperati in questo modo, un po' per il timore di rovinarli visto il prezzo elevato, ma soprattutto perché spesso la loro finezza li rende delicati anche nel funzionamento. Abbiamo voluto fare il possibile per offrire un modello in ottone assolutamente realistico e completo di tutto, ma compatibile nel funzionamento con i migliori modelli industriali in plastica . Il fondamentale aiuto offerto dalla sospensione semi  isostatica  di tutti e 5 gli assali ha permesso tra l'altro di aumentare  l'aderenza, questa locomotiva ha una forza di trazione pari a 1,1 N che gli permette di trainare un treno di sette carrozze su rampe del 2,5%, con curve e controcurve da R1 ROCO - raggio  mm.358. La E 550 Linea Model è  completa di NUOVO  circuito stampato PCB con presa NEM 8 poli per il montaggio di decoder digitale DCC, e prevista l'illuminazione dei fanali con MICRO LED già cablati

COMMANDE sur la nouvelle SITE WEB E-commerce www.lineamodel.com

Art.LM KIT HO

18 E550 .5 MTF

in Livrea Castano Isabella

Novità 2019

Art. LM KIT HO 18 E 550 .5 MTF

Locomotiva Trifase FS E 550 .5 in Livrea Castano - Isabella con fanali a petrolio , scaletta centrale e Trolley FS Brown Boveri con catene Galle e cavi interni ai tubi  . Nuovo Telaio 2018 Fresato Motorizzato con prese di corrente tramite PIK UP molleggiati in acciaio inox .

Modello LINEA MODEL TRIFASE FS E 550  realizzato in perfetta scala 1:87,completamente in metallo di ottone fotoinciso per carrozzeria e telaio ,corrimani e altri particolari ; in microfusione di ottone per : stanghe trolley, supporto trolley, gruppo serbatoi, respingenti molleggiati, fanali a petrolio , tubi aria , Nuovo gancio realistico funzionante , ecc..ecc.  in totale ben 145 microfusioni in ottone e argento !!!

Questo nuovo modello FS E 550  è stato studiato  per essere commercializzato in kit, a seguito di una progettazione più complessa ed accurata dell'usuale sono state prese in primaria considerazione tutte le possibili tecnologie del 2018  per permettere una buona facilità di assemblaggio, e per limitare al minimo il numero di parti. In una riproduzione di questo genere, le maggiori difficoltà sono insite nelle ruote, nel tetto e nel trolley.  Il tetto presenta curvature complesse ed il trolley, essendo posizionato sul tetto, è completamente esposto e visibile. Per ovviare alle difficoltà di centraggio e quartatura delle ruote, abbiamo pensato di fornirle con asse quadro in acciaio inox realizzate in fresatura, per essere precisamente regolate a 90°. Il tetto è fornito già precurvato in ottone fotoincisione tramite stampi , pronto da saldare sulla cassa. Il trolley, realizzato con grande completezza, fa largo utilizzo di micro fusioni per semplificare il montaggio: la caratteristica stanga viene per la prima volta riprodotta nella sua forma reale a tubo Mannesman, con tre sezioni diverse. Naturalmente, trattandosi di un modello pensato per essere estremamente realistico, nulla è stato tralasciato. Le NUOVO ruote NICHELATE SCURE , appositamente realizzate completamente di metallo di ottone , con lavorazione in fresatura con centri di lavoro a controllo numerico CNC , con misure in scala e comprendenti i contrappesi .Il biellismo, ruotante su boccole in bronzo separate dai perni di biella, è realizzato in robusto acciaio tagliato ed inciso al laser, con spessore in scala, garantendo una durata virtualmente eterna senza aumento dei giochi e deformazioni delle sedi rotanti. Tuttavia, oltre all'aspetto che si voleva fosse ai vertici, si è voluto anche progettare il modello per poterlo far lavorare duramente anche su un plastico modulare, dove si sa, solo i migliori modelli sopravvivono per giorni interi. E' difficilissimo vedere i modelli artigianali adoperati in questo modo, un po' per il timore di rovinarli visto il prezzo elevato, ma soprattutto perché spesso la loro finezza li rende delicati anche nel funzionamento. Abbiamo voluto fare il possibile per offrire un modello in ottone assolutamente realistico e completo di tutto, ma compatibile nel funzionamento con i migliori modelli industriali in plastica . Il fondamentale aiuto offerto dalla sospensione semi  isostatica  di tutti e 5 gli assali ha permesso tra l'altro di aumentare  l'aderenza, questa locomotiva ha una forza di trazione pari a 1,1 N che gli permette di trainare un treno di otto carrozze su rampe del 2,5%, con curve e controcurve da R1 ROCO - raggio  mm.358. La E 550 Linea Model è  completa di NUOVO  circuito stampato PCB con presa NEM 8 poli per il montaggio di decoder digitale DCC, e prevista l'illuminazione dei fanali con MICRO LED già cablati

Clicca sulle foto per vedere i dettagli del Nuovo Modello FS VNX 806 200  in KIT

Art.LM KIT 1841.806 200

VNX in Livrea Castano Isabella

Modello realizzato in perfetta scala 1:87, completamente in ottone  fotoinciso per carrozzeria , telaio , parte inferiore , panconi , vomere piccolo sotto il telaio , ecc. .  Numerose microfusione di ottone all 'interno del KIT per agevolare il montaggio come :  Vomere Grande  centrale realizzato in unico pezzo !!! realizzato microfusione in ottone e argento per la sua complessità di dettagli (  prodotti da un Laboratorio orafo di Valenza per LINEA MODEL  ) , 2 Vomeri piccoli laterali, , gruppo serbatoi, gruppo separatore , tachigrafo , 1 stufa interna , 6 ceppi freni , 4 respingenti molleggiati, 2 fanali, 4 tubi aria , 2 ganci realistici, 1 portagancio NEM , 10 occhielli corrimani cofani , 1 camino tetto , 2 pompe ad olio vomeri , 4 particolari centrali telaio inferiore , 1 fschio inclinato ,  ecc..ecc. in totale ben 72 microfusioni in ottone  !!! Il tetto realizzato in ottone è incluso nel KIT già piegato e sagomato !! per un facile montaggio  alla carrozzeria centrale .

Clicca sulle foto per vedere i dettagli del Nuovo Modello FS VNX 806 215  in KIT

Art.LM KIT 1841.806 215

VNX in Livrea GRIGIO ARDESIA - Rosso Telaio

Modello realizzato in perfetta scala 1:87, completamente in ottone  fotoinciso per carrozzeria , telaio , parte inferiore , panconi , vomere piccolo sotto il telaio , ecc. .  Numerose microfusione di ottone all 'interno del KIT per agevolare il montaggio come :  Vomere Grande  centrale realizzato in unico pezzo !!! realizzato microfusione in ottone e argento per la sua complessità di dettagli (  prodotti da un Laboratorio orafo di Valenza per LINEA MODEL  ) , 2 Vomeri piccoli laterali, , gruppo serbatoi, gruppo separatore , tachigrafo , 1 stufa interna , 6 ceppi freni , 4 respingenti molleggiati, 2 fanali, 4 tubi aria , 2 ganci realistici, 1 portagancio NEM , 10 occhielli corrimani cofani , 1 camino tetto , 2 pompe ad olio vomeri , 4 particolari centrali telaio inferiore , 1 fschio inclinato ,  ecc..ecc. in totale ben 72 microfusioni in ottone  !!! Il tetto realizzato in ottone è incluso nel KIT già piegato e sagomato !! per un facile montaggio  alla carrozzeria centrale .

Clicca sulle foto per i dettagli del modello in KIT

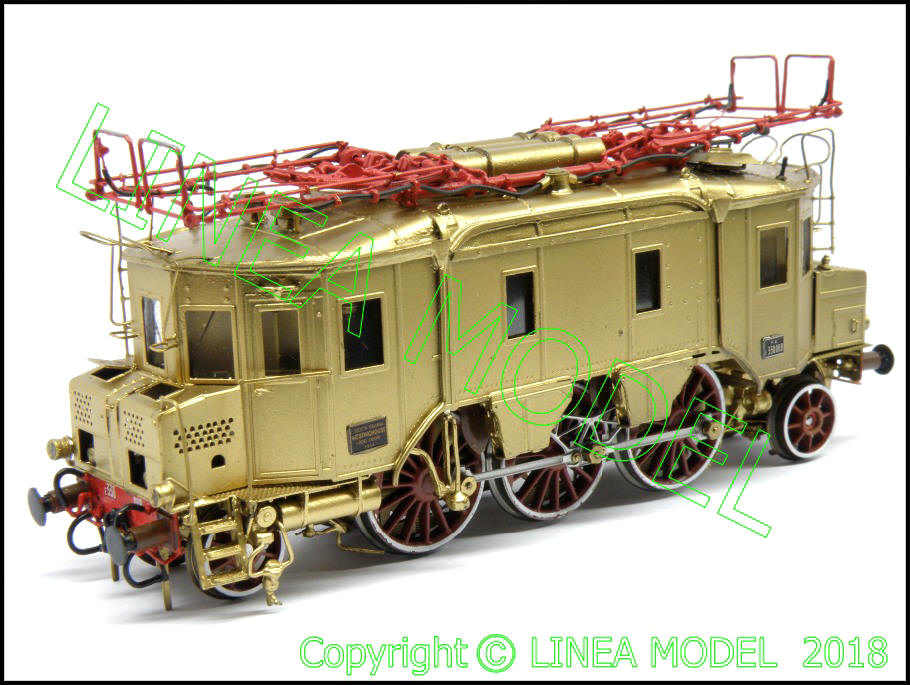

Art.LM KIT 1850MTF

in LIVREA Castano / Isabella

Modello realizzato in perfetta scala 1:87,completamente in metallo fotoinciso di ottone per carrozzeria e telaio; in alpacca per carter,corrimani e vari particolari ; in microfusione di ottone per tetto centrale e laterali, stanghe trolley, supporto trolley, gruppo serbatoi, respingenti molleggiati, fanali, tubi aria ganci realistici, ecc.. in totale ben 105 microfusioni in ottone .

Appoggio isostatico  per una marcia stabile del modello. Bielle in acciaio inox tagliate a laser con spessore in scala esatta.

Motore FAULHABER 15 - 24 con volano, nuovi ingranaggi ROCO già calettati all' interno del carrello MOTORE

NUOVO SUPPORTO MOTORE realizzato in fresatura di ottone  per una massa totale del modello circa 450 gr.

CARATTERISTICHE Costruttive del KIT LOCOMOTIVA TRIFASE LINEA MODEL Art.HO 1850M e  Art.HO 1850.1M

 Concepito per essere commercializzato in kit, a seguito di una progettazione più complessa ed accurata dell'usuale sono state prese in primaria considerazione tutte le possibili tecnologie per permettere una buona facilità di assemblaggio, e per limitare al minimo il numero di parti. In una riproduzione di questo genere, le maggiori difficoltà sono insite nelle ruote, nel tetto e nel trolley. Le prime hanno una forma peculiare ed un grande impatto estetico sull'insieme del modello; il tetto presenta curvature complesse ed il trolley, essendo posizionato sul tetto, è completamente esposto e visibile. Per ovviare alle difficoltà di centraggio e quartatura delle ruote, abbiamo pensato di fornirle già montate sull'assale, precisamente regolate. Il tetto, le cui componenti sarebbero di delicato montaggio anche se fossero fornite in lastrine già piegate, è realizzato in fusione sottile in tre pezzi, pronto da saldare oppure incollare sulla cassa. Il trolley, realizzato con grande completezza, fa largo utilizzo di fusioni per semplificare il montaggio: la caratteristica stanga viene per la prima volta riprodotta nella sua forma reale a tubo Mannesman, con tre sezioni diverse. Naturalmente, trattandosi di un modello pensato per essere estremamente realistico, nulla è stato tralasciato. Le ruote, appositamente realizzate completamente di metallo di ottone , con lavorazione in microtornitura e centri di lavoro a controllo numerico , con misure in scala e comprendenti i contrappesi nella fusione, presentano la tipica e pronunciata sezione conica tipica di queste macchine. Il biellismo, ruotante su boccole in bronzo separate dai perni di biella, è realizzato in robusto acciaio tagliato ed inciso al laser, con spessore in scala, garantendo una durata virtualmente eterna senza aumento dei giochi e deformazioni delle sedi rotanti. Tuttavia, oltre all'aspetto che si voleva fosse ai vertici, si è voluto anche progettare il modello per poterlo far lavorare duramente anche su un plastico modulare, dove si sa, solo i migliori modelli sopravvivono per giorni interi. E' difficilissimo vedere i modelli artigianali adoperati in questo modo, un po' per il timore di rovinarli visto il prezzo elevato, ma soprattutto perché spesso la loro finezza li rende delicati anche nel funzionamento. Abbiamo voluto fare il possibile per offrire un modello in ottone assolutamente realistico e completo di tutto, ma compatibile nel funzionamento con i migliori modelli industriali in plastica. Per mantenere la qualità di tenuta del binario senza rinunciare a bordini bassi e sottili, abbiamo dotato il telaio di una sospensione isostatica che ha permesso il collaudo di un iniziale prototipo sul Plastico a Norme FIMF al traino di un treno di carrozze commerciali, senza alcun genere di problema, svolgendo dunque un servizio regolare. Il fondamentale aiuto offerto dalla sospensione isostatica ha permesso tra l'altro di aumentare fortemente l'aderenza, ed in con un assale con anello di aderenza  ,  questa piccola locomotiva ha una forza di trazione pari a 1,1 N che gli permette di trainare un treno di otto carrozze su rampe del 2,5%, con curve e controcurve da R50 cm., con la possibilità di circolare anche su raggi più stretti. La E 330 Linea Model riprodotta con la numerazione 008, è l'esemplare presente al Museo della Scienza e Tecnica di Milano, nella sua condizione a fine carriera (inizio anni '60 ) . Il modello è  predisposto con due circuiti stampati uno per funzionamento in analogico e uno per il montaggio di decoder digitale DCC, e prevista sul telaio l'illuminazione dei fanali con fibra ottica e la possibilità di montare un dispositivo fumogeno per simulare l'evaporazione del liquido del reostato con apposito decoder.

immagine

Clicca sulle foto per i dettagli del modello in KIT

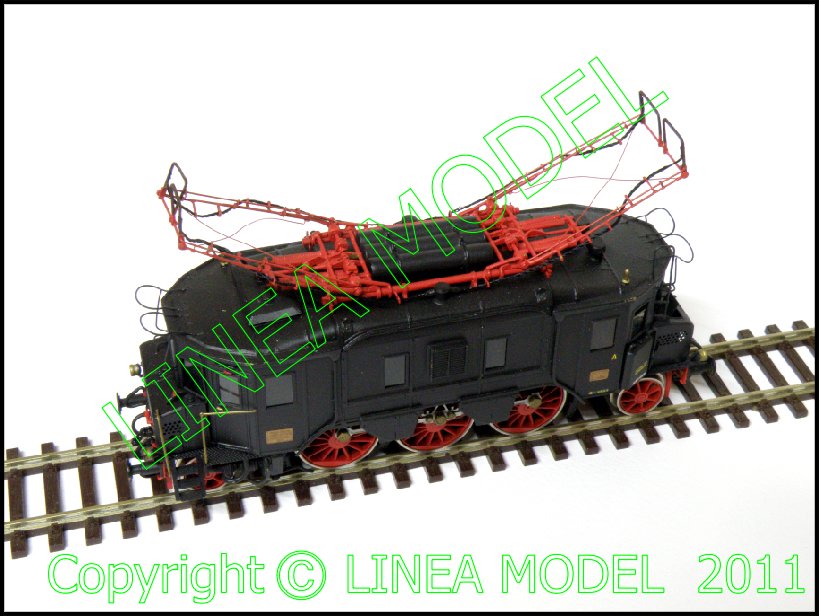

Art. LM KIT 1850.1MTF

in LIVREA NERA

Clicca sulle foto per i dettagli del modello in KIT

Articolo

LM532FU

2 TROLLEY completi per un modello

KIT in ottone completo per 2 TROLLEY  ( per fare 1 modello !! ) per modelli TRIFASE composto da pezzi in microfusioni di ottone e crociera centrale in alpacca : 4 stanghe trolley con passacavi , 2  base trolley realistici completi di tiranteria , 4 archetti  con strisciante  ,  rubinetto abbassamento trolley , 2 Supporti base trolley con staffe e passacavi per alta tensione  realizzati in microfusione di ottone, e fotoincisione di alpacca per crociera trolley  . Assi  rotazione archetti , assi rotazione trolley  e tiranti per archetti in tornitura in ottone . Esaurienti istruzioni di montaggio in allegato al KIT.

Adatto per tutti i modelli TRIFASE FS: E 330 - E 550 - E 554 - E 551 - E 552 - E 331 ecc.

Realizzati in perfetta Scala HO - 1/87.
